Wi-Fi w hali i magazynie: dlaczego regały tłumią sygnał

Wi-Fi w magazynie rządzi się innymi prawami niż w biurze, ponieważ metalowe regały i zmienny układ towaru odbijają oraz tłumią sygnał w sposób, którego nie da się przewidzieć zza biurka. Ten artykuł tłumaczy, dlaczego hala zachowuje się inaczej, dlaczego dokładanie punktów dostępowych zwykle nie pomaga i co konkretnie zmienia pomiar na miejscu.

Wi-Fi w magazynie to nie Wi-Fi w dużym biurze

Najczęstszy błąd w projektowaniu Wi-Fi w hali polega na potraktowaniu jej jak biura o większym metrażu, choć są to dwa różne problemy fizyczne.

W biurze sygnał głównie przenika przez przegrody i po drodze słabnie, podczas gdy w hali przede wszystkim odbija się od powierzchni metalowych, a przy regałach z towarem jest również pochłaniany, zależnie od tego, co akurat na nich leży.

Skutek jest taki, że zasięg bywa miejscami zaskakująco dobry, a kilka metrów dalej praktycznie zerowy, mimo że nie widać żadnej przyczyny, ponieważ tak zachowuje się fala radiowa w środowisku pełnym powierzchni odbijających, nie zaś uszkodzony sprzęt.

Dlaczego metal jest trudniejszy niż mur

Ściana z cegły tłumi przewidywalnie, dzięki czemu wiadomo mniej więcej, ile sygnału zostanie po drugiej stronie, i można to uwzględnić w projekcie.

Powierzchnia metalowa zachowuje się inaczej, ponieważ sygnał odbija się, zamiast znikać, po czym wędruje po hali różnymi drogami, przez co do odbiornika docierają przesunięte w czasie kopie tej samej transmisji.

Zjawisko to, nazywane propagacją wielodrogową, daje efekt sprzeczny z intuicją, ponieważ urządzenie może pokazywać mocny sygnał i jednocześnie pracować fatalnie. Miernik pokazuje moc, ale nie ujawnia, że dociera mieszanina kilku opóźnionych kopii, z której odbiornik z trudem składa użyteczną transmisję.

Analizując Wi-Fi w hali, nie wystarczy więc zmierzyć mocy sygnału, ponieważ trzeba sprawdzić, czy połączenie faktycznie działa, a nie tylko czy istnieje.

Zmienny układ towaru to zmienne pokrycie

Zmienność pokrycia, której nie ma w takim stopniu żaden inny typ obiektu, najbardziej odróżnia projekt magazynowy od wszystkich pozostałych.

Pusty regał przepuszcza sygnał niemal swobodnie, podczas gdy ten sam regał zapełniony towarem może go zatrzymać prawie całkowicie, ponieważ stopień tłumienia zależy od zawartości. Woda tłumi mocno, dlatego towar spożywczy, chemia płynna i napoje stanowią najtrudniejszy przypadek, metal odbija, a karton tłumi umiarkowanie.

Konsekwencję praktyczną warto powiedzieć wprost: pomiar wykonany przy pustym magazynie nie opisuje magazynu pełnego, dlatego jeśli odbiór instalacji odbywa się przed uruchomieniem obiektu, wynik jest prawdziwy tylko dla tego jednego dnia.

To również powód, dla którego magazyn wymaga późniejszego doglądania częściej niż biuro, ponieważ sezonowa zmiana asortymentu potrafi zmienić warunki radiowe bez jakiejkolwiek ingerencji w sieć.

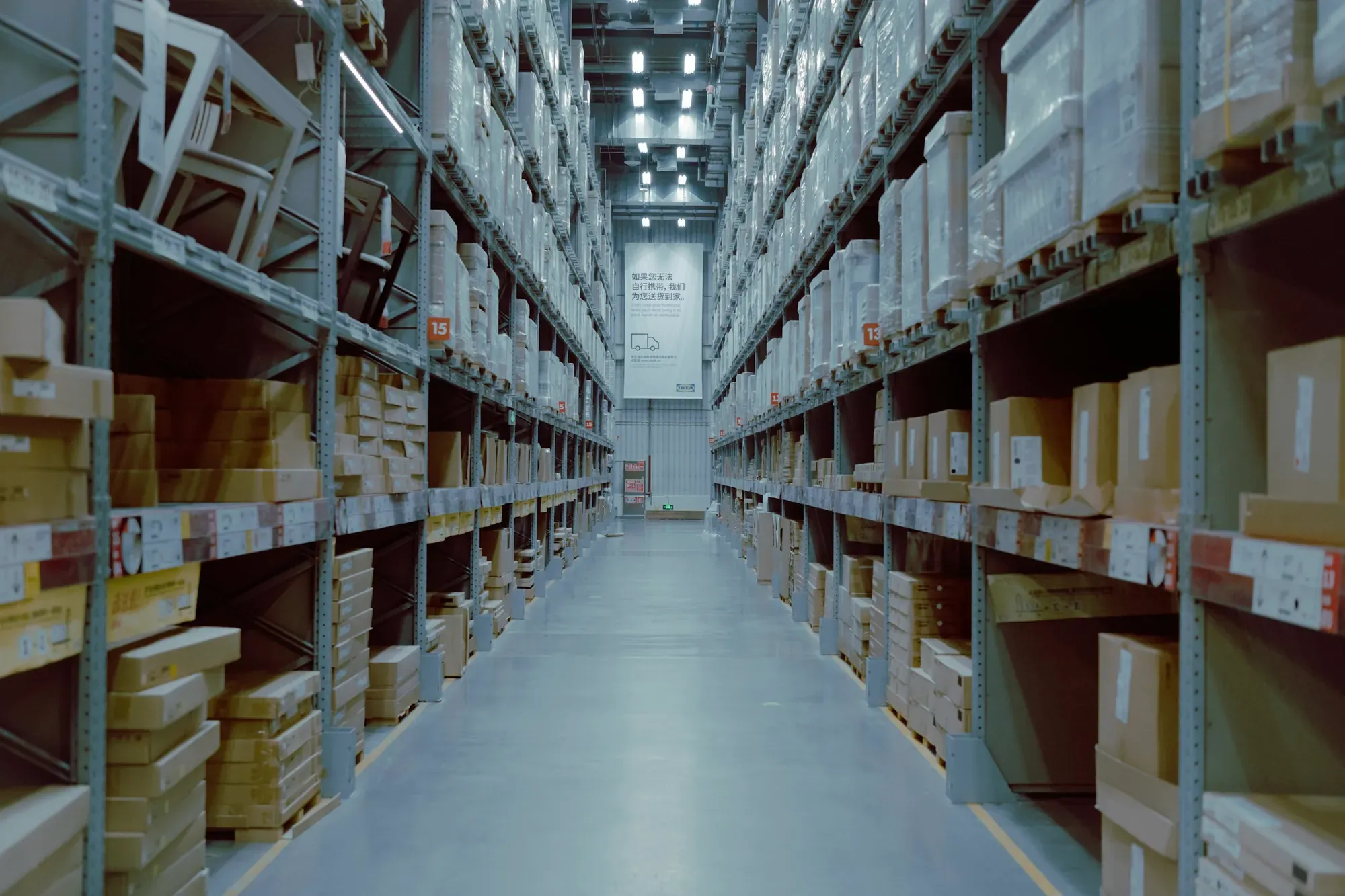

Alejki działają jak korytarze

Regały wysokiego składowania tworzą długie, wąskie przestrzenie ograniczone z obu stron, w których sygnał rozchodzi się wzdłuż alejki lepiej niż w poprzek, ponieważ w drugim kierunku musi przejść przez towar.

Z tego wynikają dwie rzeczy:

• punkt dostępowy zawieszony wysoko pod stropem, w środku hali, świetnie pokrywa przestrzeń nad regałami i słabo poziom, na którym pracują ludzie,
• pokrycie trzeba planować wzdłuż alejek, nie po siatce rozłożonej na rzucie.

Wysokość montażu w hali jest osobnym problemem, ponieważ anteny typowych punktów dostępowych projektuje się pod montaż sufitowy w pomieszczeniu o normalnej wysokości. Zawieszając je dwanaście metrów nad posadzką, można skierować większość energii tam, gdzie nikt nie pracuje, dlatego w halach stosuje się rozwiązania montażowe i charakterystyki anten dobierane do wysokości.

Strefy, które planuje się osobno

Hala rzadko jest jednorodna, dlatego zwykle wydziela się w niej:

• strefę składowania z regałami: najtrudniejsza radiowo, zmienna w czasie,
• strefę kompletacji i pakowania: dużo urządzeń, dużo ruchu, wysokie wymagania stabilności,
• rampy i doki: bramy otwierane i zamykane zmieniają warunki, często zimno i wilgoć,
• biuro magazynu: warunki jak w zwykłym biurze,
• plac zewnętrzny: inny sprzęt, inne mocowania, inne wymagania środowiskowe.

Każda z tych stref ma inne wymagania, w wyniku czego traktowanie ich jednym projektem staje się źródłem większości problemów.

Terminale narzucają projekt

W biurze najbardziej wymagającym zastosowaniem jest zwykle wideokonferencja, podczas gdy w magazynie rolę tę przejmują terminale, kolektory danych i skanery.

Różnica jest istotna, ponieważ urządzenia te nie potrzebują dużej przepustowości, lecz ciągłości połączenia w ruchu, aby terminal operatora przemieszczającego się po hali przechodził między punktami dostępowymi bez przerwy odczuwalnej dla systemu magazynowego.

Uwzględniając ruch terminali, trzeba po pierwsze zaplanować obszary pokrycia tak, aby zachodziły na siebie i umożliwiały płynne przełączenie, zamiast stykać się krawędziami. Po drugie, ponieważ terminale mają zwykle słabsze anteny i mniejszą moc nadawania niż laptopy, projekt należy liczyć na urządzenie o najmniej korzystnych parametrach radiowych.

Czy wystarczy dodać kolejny punkt dostępowy?

Prawie nigdy, przy czym warto rozumieć, dlaczego tak się dzieje.

Sieci Wi-Fi działają na wspólnym medium, w którym w danym kanale i danej chwili nadaje jedno urządzenie, podczas gdy pozostałe czekają. Punkty dostępowe ustawione zbyt blisko siebie na tej samej częstotliwości nie dzielą ruchu, tylko korzystają z tego samego czasu antenowego, przez co wzajemnie się ograniczają.

W hali dochodzi drugi efekt, ponieważ odbicia sprawiają, że sygnał z punktu dostępowego niesie się dalej, niż wynikałoby z odległości, w wyniku czego urządzenia wyglądające na rzucie na dobrze rozdzielone mogą się nawzajem słyszeć.

Dlatego typowa reakcja „dołóżmy jeszcze dwa AP” często kończy się pogorszeniem, a sieć z ośmioma punktami źle rozmieszczonymi potrafi działać gorzej niż z czterema dobrze dobranymi.

Dlaczego pomiar bije szacunki

W biurze o prostym układzie oszacowanie zwykle wystarcza, podczas gdy w hali liczba zmiennych sprawia, że nie jest ono miarodajne, i nie chodzi tu jedynie o ostrożność.

Pomiar na obiekcie odpowiada na pytania, których nie da się wyczytać z rzutu:

• jak faktycznie tłumi ten konkretny towar na tych konkretnych regałach,
• gdzie powstają odbicia i strefy, w których sygnał jest mocny, ale bezużyteczny,
• czy przy tej wysokości i tych antenach pokrycie sięga poziomu pracy,
• jak zachowuje się terminal w ruchu wzdłuż alejki, a nie stojąc w miejscu,
• co słychać z sąsiednich obiektów.

Pomiar wykonuje się w dwóch wariantach: przed projektem, aby zebrać dane wejściowe, oraz po wdrożeniu, żeby zweryfikować wynik, przy czym drugi bywa częściej pomijany, choć dopiero on pokazuje, czy założenia się sprawdziły.

Ustalając zakres z wykonawcą, warto sprawdzić, czy pomiar obejmuje przejście trasy roboczej z tym samym typem terminala, którego używa firma, ponieważ laptop stojący w miejscu opisuje inne warunki niż urządzenie pracujące w ruchu.

Typowe błędy

• rozmieszczenie punktów według siatki na rzucie, bez uwzględnienia alejek,
• montaż pod stropem w hali wysokiej, bez doboru anten do wysokości,
• pomiar przy pustym magazynie i traktowanie go jako stanu docelowego,
• projekt liczony na laptopa zamiast na najsłabszy terminal w obiekcie,
• dokładanie punktów dostępowych jako reakcja na skargi,
• pominięcie stref przejściowych: ramp, doków, wejścia do biura,
• brak planu na zmianę asortymentu.

Od czego zacząć u siebie

• zaznacz na rzucie miejsca, w których zgłaszane są problemy, i pory dnia,
• opisz, co stoi na regałach w tych miejscach i czy to się zmienia sezonowo,
• sprawdź, jakie urządzenia tam pracują i jak się poruszają,
• ustal, czy problem to brak połączenia, zrywanie czy wolne działanie. To trzy różne objawy,
• sprawdź, gdzie fizycznie wiszą obecne punkty dostępowe i na jakiej wysokości.

Jeżeli objaw dotyczy całej firmy, a nie tylko hali, warto najpierw przejść ogólną ścieżkę z artykułu o tym, co robić, gdy sieć firmowa działa wolno. Zasady doboru w obiektach o prostszej charakterystyce opisujemy natomiast w artykule o tym, ile access pointów potrzeba w biurze, dzięki czemu oba problemy pozostają wyraźnie rozdzielone.

Jak to robimy

W halach zaczynamy od pomiaru, nie od oferty sprzętowej, sprawdzając warunki w strefach, które faktycznie mają znaczenie, oraz uwzględniając urządzenia, które tam pracują i przemieszczają się. Projekt powstaje z tych danych, a nie z przelicznika na metry.

W sieciach firmowych jesteśmy Partnerem Zyxel Networks i wdrażamy również Ubiquiti UniFi, przy czym platformę dobieramy do obiektu, warunków środowiskowych oraz tego, kto będzie tę sieć obsługiwał.

Magazyn jest obiektem, w którym stała opieka ma szczególne uzasadnienie, ponieważ warunki radiowe zmieniają się razem z towarem. Możemy monitorować stan punktów dostępowych i jakość połączeń, reagując na pogorszenie, zanim zgłosi je magazynier, oraz korygując konfigurację przy zmianach w obiekcie, przy czym zakres i czasy reakcji zapisujemy w umowie.
